Diody LED od lat znajdują szerokie zastosowanie w elektronice użytkowej, zarówno w gotowych urządzeniach, jak i projektach tworzonych przez entuzjastów elektroniki. Ich prostota, wydajność oraz wszechstronność sprawiają, że są ważnym elementem wielu urządzeń, w tym tych opartych na popularnej platformie Arduino. Sprawdź, co warto o nich wiedzieć!
Czym są diody LED?

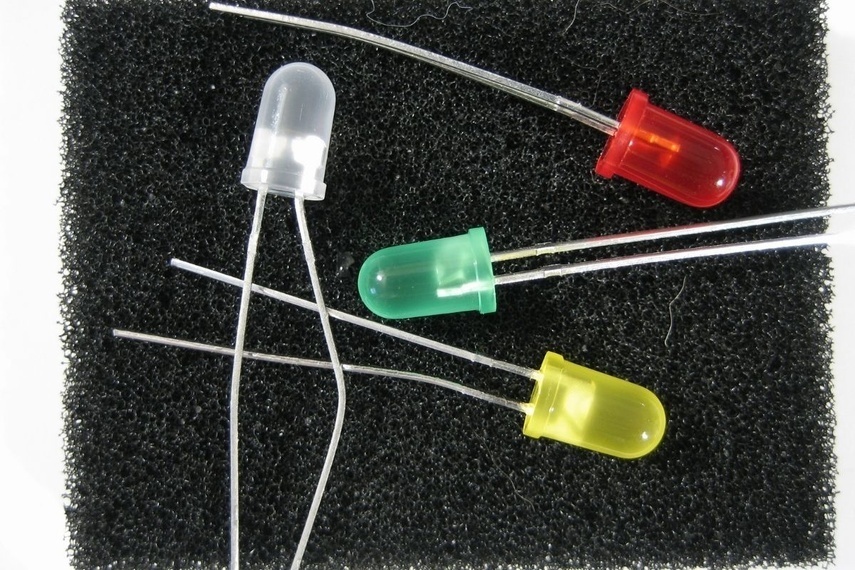

Diody elektroluminescencyjne (LED – Light Emitting Diodes) to półprzewodnikowe źródła światła, które emitują je w wyniku przepływu prądu elektrycznego. Ich działanie opiera się na zjawisku rekombinacji elektronów i dziur w materiale półprzewodnikowym, co skutkuje emisją fotonów. W porównaniu z tradycyjnymi żarówkami diody LED cechują się znacznie wyższą efektywnością energetyczną oraz mniejszymi wymiarami.
Diody LED – rodzaje
Na rynku dostępnych jest wiele rodzajów diod LED, które różnią się konstrukcją i zastosowaniem:
- standardowe diody LED – emitują światło w jednym kolorze, np. czerwonym, zielonym lub niebieskim. Są najczęściej stosowane jako wskaźniki w urządzeniach;
- diody RGB – mogą emitować światło w różnych barwach dzięki zastosowaniu trzech źródeł światła (czerwonego, zielonego i niebieskiego) w jednej obudowie. Umożliwiają uzyskanie szerokiego spektrum kolorów;
- diody adresowalne – takie jak WS2812B lub SK6812, które mają wbudowany układ sterujący. Pozwalają na indywidualne kontrolowanie każdej diody w łańcuchu, co umożliwia tworzenie skomplikowanych efektów świetlnych;
- paski LED – elastyczne taśmy z wieloma diodami, które mogą być wykorzystywane zarówno do dekoracji, jak i oświetlenia funkcjonalnego.
Różnorodność tych komponentów pozwala na precyzyjne dostosowanie ich do specyficznych wymagań projektu.
Zastosowanie diod LED w projektach opartych na Arduino
Arduino to wszechstronna platforma mikrokontrolerowa, idealna do prototypowania i nauki elektroniki. Dzięki niej diody LED mogą być sterowane w sposób prosty lub zaawansowany, co umożliwia realizację wielu projektów użytkowych.
Podstawowe połączenie
Diody LED należy podłączać do wyjść cyfrowych mikrokontrolera Arduino za pośrednictwem rezystorów ograniczających prąd, aby zapobiec ich uszkodzeniu. Rezystory dobiera się na podstawie prawa Ohma, uwzględniając napięcie zasilania oraz wymagany prąd diody.
Przy większej ilości podłączanych diod LED zaleca się korzystanie z tranzystorów sterujących, lub dedykowanych kontrolerów. Mają one za zadanie zmniejszyć sumaryczny prąd przechodzący przez mikrokontroler, który ma ograniczone możliwości.
Przykłady prostych aplikacji
Arduino pozwala na szybkie rozpoczęcie pracy z diodami LED dzięki intuicyjnemu środowisku programistycznemu i gotowym bibliotekom. Już kilka linijek kodu wystarczy, aby stworzyć działający układ, taki jak przedstawione poniżej.
- Migające światło – wgranie podstawowego programu, w którym dioda miga w ustalonych odstępach czasu, to jeden z pierwszych projektów realizowanych z Arduino.
- Wskaźniki statusu – można używać LED-ów jako prostych sygnalizatorów dla różnych stanów urządzenia, takich jak zasilanie, aktywność czy błąd.
Dlaczego warto wykorzystywać diody LED w projektach DIY?
Diody LED wyróżniają się niskim zużyciem energii, dzięki czemu świetnie sprawdzają się w urządzeniach przenośnych oraz zasilanych bateriami. Ich kompaktowa budowa sprawia, że są łatwe w montażu nawet w niewielkich obudowach. Dodatkowo długa żywotność ogranicza konieczność częstych wymian, co przekłada się na większą niezawodność. Różnorodność kolorów oraz możliwość płynnego sterowania barwą i intensywnością światła daje szerokie pole do popisu przy projektowaniu zarówno funkcjonalnych, jak i dekoracyjnych urządzeń.
Pomysły na praktyczne projekty z diodami LED
Diody LED to wszechstronne elementy elektroniczne, które znajdują zastosowanie w wielu praktycznych projektach. Poniżej przedstawiamy kilka ciekawych pomysłów na ich wykorzystanie w urządzeniach elektroniki użytkowej.
1. System oświetlenia biurkowego z regulacją jasności
Regulowana lampka biurkowa z paskiem LED, której jasność można dostosować za pomocą potencjometru lub sensora dotykowego. Dodatkowo projekt może obejmować czujnik światła, który automatycznie dostosowuje jasność w zależności od oświetlenia w pomieszczeniu.
2. Inteligentne oświetlenie szafek
Diody LED umieszczone wewnątrz szafek automatycznie zapalają się po otwarciu drzwi dzięki zastosowaniu czujników krańcowych. Możesz zastosować różne kolory światła, aby ułatwić rozróżnienie zawartości szafek (np. białe dla naczyń, żółte dla przypraw).
3. Wskaźnik poziomu wody w zbiorniku
Prosty układ, w którym diody LED wskazują poziom wody w zbiorniku, np. w beczce na deszczówkę lub akwarium. Możesz użyć czujnika ultradźwiękowego do monitorowania poziomu cieczy i kolorowych diod LED, aby wyświetlać stan: zielony dla pełnego zbiornika, żółty dla średniego poziomu i czerwony dla niskiego stanu.
4. Automatyczna lampka nocna
Lampka nocna z delikatnym światłem LED, która włącza się automatycznie, gdy w pokoju jest ciemno. Projekt może obejmować fotorezystor do wykrywania poziomu oświetlenia oraz możliwość regulacji intensywności światła.
5. Oświetlenie awaryjne
Diody LED podłączone do akumulatora, które włączają się automatycznie w przypadku zaniku zasilania w sieci. Projekt można wzbogacić o czujnik monitorujący poziom naładowania baterii.
Projekty z diodami LED dają niemal nieograniczone możliwości. Wystarczy kilka podstawowych elementów, by stworzyć coś naprawdę praktycznego i wyjątkowego. Spróbuj, a przekonasz się, jak wiele można z nimi osiągnąć!
